| ब्रांड नाम: | Tendars |
| मॉडल संख्या: | बड़ा टेंट |
| एमओक्यू: | 25 वर्ग मीटर |
| कीमत: | Reconsideration |
| पैकेजिंग विवरण: | 1, The aluminium frame structure packed into the bubble film 2, the pvc fabric roof cover and sid |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| पद | विनिर्देश |
| स्पष्ट स्पैन चौड़ाई | 6m/8m/9m/10m/12m...30m |
| ईव ऊँचाई | 2.6m-3.5m |
| रिज ऊंचाई | 3.6m/4.0m/4.2m/4.4m/4.8m/6.3m/7.2m/8.9m |
| खाड़ी की दूरी | 3m/5m |
| छत की मरम्मत | बार टेन्सनिंग |
| मुख्य पेशा | 48x48x3 मिमी 100x100x3 मिमी 120x120x3 मिमी |
| मुख्य अनुमत हवा की गति | 80 किमी/घंटा 0.3kn/m2 |
| ईव कनेक्शन | गर्म डुबकी जस्ती इस्पात सम्मिलित |
| ढांचा सामग्री | एल्यूमीनियम 6061/T6 |
| हार्ड प्रेस्ड एक्सट्रूडेड | |
| कवर सामग्री | पीवीसी लेपित,दीन 4102 M2 NFPA 701 B1 750-900g/m2 तक लौ retardant, |
| साइडवॉल सामग्री | पीवीसी लेपित,दीन 4102 M2 NFPA 701 B1 750-900g/m2 या कांच की दीवारों के लिए लौ retardant |
| फर्श | उपलब्ध |

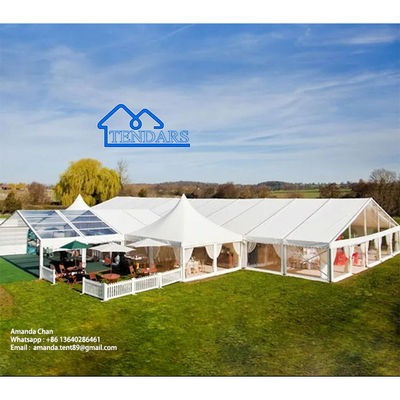

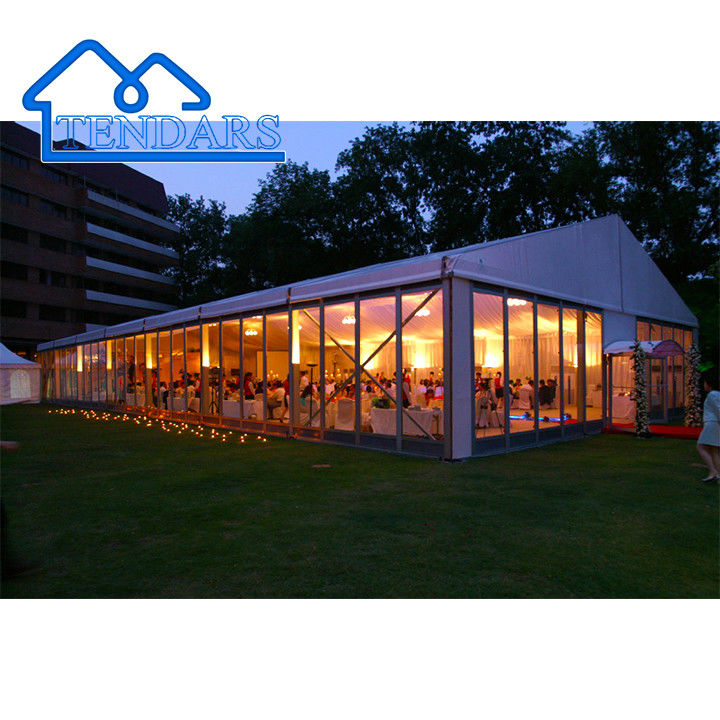

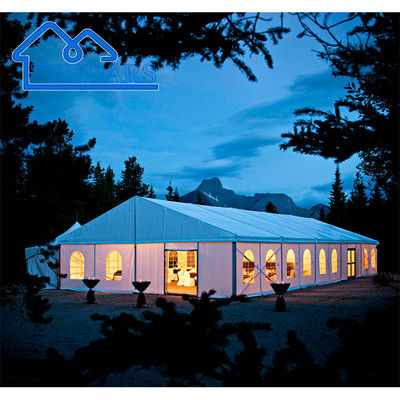

1, पहला सबसे आम ए-फ्रेम तम्बू है। गतिविधि तम्बू में सबसे बड़ा स्पैन है और सबसे व्यापक रूप से उपयोग किया जाता है, आउटडोर व्यापार संवर्धन से लेकर बड़े पैमाने पर प्रदर्शनियों तक।

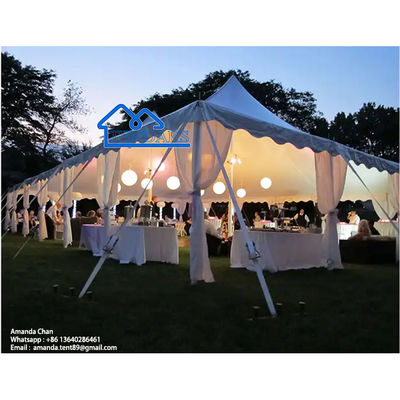

2, दूसरा है तीखी छत वाला कमरा। नीचे वर्ग है, और छत एक स्पायर की तरह है। सुरुचिपूर्ण उपस्थिति में।
3, तीसरा गोलाकार छत है, गुंबद को "सबसे मजबूत स्थान, सबसे हल्का वजन, सबसे प्रभावी डिजाइन" कहा जाता है।आप अस्थायी रूप से अपने आयोजन स्थान को सजाने और भरने के लिए प्रकाश और ध्वनि उपकरण लटका सकते हैं. 4, अंतिम प्रकार का मिश्रित आम ए-फ्रेम डेकोप्पी और तीखी डेकोप्पी
चरण 1: स्तंभ तल प्लेट का पता लगाएं
सबसे पहले स्थापना साइट के जमीन के स्तर का निर्धारण, और फिर निचले प्लेट का पता लगाने, निचले प्लेट के केंद्र से निचले प्लेट के केंद्र की दूरी 15 मीटर ऊर्ध्वाधर है,5 मीटर क्षैतिज रूप से, क्योंकि इस ट्यूटोरियल एक 15 मीटर के रूप में एक उदाहरण के रूप में तम्बू की अवधि है, तो अनुदैर्ध्य दूरी 15 मीटर है, यानी तम्बू दिशा की लंबाई है,5 मीटर के गुणक से अनंत विस्तारित किया जा सकता है. केंद्र से केंद्र तक की दूरी पर ध्यान दें. चार आधारबोर्ड की स्थिति निर्धारित करने के बाद, फिर मापें कि क्या विकर्ण दूरी बराबर हैं. यदि यह बराबर नहीं है, तो यह एक ही है.आपको इसे फिर से स्थापित करना होगा, आप यह एक आयत है और एक समानांतर रेखा नहीं है सुनिश्चित करना होगा. स्थिति सेट करने के बाद, संबंधित चार पदों में स्तंभ और नीचे प्लेट तय (फिक्सिंग विधि के लिए,इस लेख का खंड 3 देखेंइसी प्रकार, अन्य निचली प्लेटों को लंबाई की दिशा में रखा जाता है और तय किया जाता है।
चरण 2: भागों को व्यवस्थित करें
स्तंभ, कोण नोड, झुकाव बीम खंड ए, झुकाव बीम खंड बी (नोट 14 मीटर से अधिक की अवधि दो विकर्ण बीम का उपयोग करने की आवश्यकता है),टुकड़ा लेने के लिए झुकाव बीम (झुकने बीम खंड ए और झुकाव बीम खंड बी को जोड़ने)इस भाग के बिना नीचे 14 मीटर की चौड़ाई), शीर्ष नोड रखा जाता है, सभी भाग एक गबल का गठन करते हैं, अर्थात, हेरोन के आकार के फ्रेम का तथाकथित चौड़ाई।अन्य gables भागों एक ही सिद्धांत के अनुसार रखा जाता है, ध्यान एक दिशा में जमीन पर फ्लैट रखा जाना है।
चरण 3: झुकाव बीम खंड A/B को कनेक्ट करें
झुकाव बीम के खंड B के झुकाव बीम एडाप्टर में झुकाव बीम का खंड A डालें (हम झुकाव बीम एडाप्टर को झुकाव बीम के खंड B में पैकिंग करते समय इकट्ठा करेंगे),और दो शिकंजा को बांधें (नोट): छोटा छेद शिकंजा के साथ स्थापित नहीं है) ।
चरण 4: शीर्ष नोड स्थापित करें
कनेक्टेड झुकाव बीम के खंड एबी को शीर्ष नोड से कनेक्ट करें, शिकंजा को बांधें, और उन्हें कसें। यदि यह पहला गियर है, तो तार केबल को स्थापित करना आवश्यक है,झुकाव बीम के दूसरे छेद पर तार केबल के अंत के बकसुआ स्थापित, पेंच कस, थोड़ा अखरोट कस, और सुनिश्चित करें कि buckle स्वतंत्र रूप से घूम सकते हैं
नोटः यह ध्यान दिया जाना चाहिए कि पेंच रॉड आम तौर पर तम्बू के अंदर की ओर है, और पहले गेबल और दूसरे गेबल के पेंच एक दूसरे के सापेक्ष हैं,विशेष रूप से तार केबल की स्थापना दिशा सापेक्ष होना चाहिएइस प्रकार सभी ऊपरी जोड़ों और झुकाव बीम AB अनुभाग को स्थापित करें।
चरण 5: कोने नोड स्थापित करें
कोण नोड के विकर्ण छोर को कोण बीम के खंड ए में डालें और स्तंभ के ऊपरी छोर को कोण नोड के सीधे छोर से जोड़ें।पेंच और अखरोट पर पेंच डालें.
नोटः तार केबल और क्रॉस बार स्थापित करने पर, कोण नोड के झुकाव वाले छोर के ऊपर के छेद में पेंच स्थापित करें, और कोण नोड के सीधे छोर के नीचे के छेद में पेंच स्थापित करें।उसी तरह से अन्य कोने नोड्स स्थापित करें.
चरण 6: स्तंभ को निचले प्लेट से जोड़ें
स्तंभ पर निचले प्लग-इन छेद को आधार प्लेट पर छेद को जोड़ने वाले शिकंजा के साथ संरेखित करें, और नट्स को कसें।उसी विधि का उपयोग दूसरे स्तंभ तल प्लेट को स्तंभ से जोड़ने के लिए किया जाता है. ध्यान दें कि पूरी स्थापना प्रक्रिया को हल्के ढंग से संभाला जाना चाहिए, और gable पैड इकट्ठा करने के लिए इस्तेमाल किया जाना चाहिए, एल्यूमीनियम स्थानांतरित पूरे फ्रेम उठाना चाहिए,एल्यूमीनियम और रेत और जमीन पर अन्य वस्तुओं घर्षण एल्यूमीनियम सतह खरोंच के कारण से बचने के लिए. इसके अलावा स्तंभ और नीचे प्लेट पहले स्थापित किया जा सकता है और फिर स्तंभ और कोण नोड स्थापित किया जा सकता है, और प्रभाव एक ही है. सभी gables इकट्ठा करने के बाद,सीढ़ियों (ज़िगज़ैग्स) को पहले गेबल्स के दोनों ओर नीचे की प्लेटों के बगल में रखें ताकि गेबल्स के पीछे क्रॉस रॉड स्थापित किए जा सकेंपेंच, चाबी और कर्मियों को तैयार करें और उपयोग के लिए स्तंभों के किनारे क्रॉस रॉड उठाएं।एक 15 मीटर की चौड़ाई के टेंट की स्थापना के लिए सबसे अच्छा है 12 से अधिक कर्मियों को स्थापना के साथ सहयोग करने के लिए है, सभी काम के बाद गबल के चरणों में प्रवेश करने के लिए तैयार।
चरण 7: गबल दीवार
सभी कर्मियों को चार टीमों में विभाजित किया जाता है, दो लोग तार रस्सी खींचते हैं, दो लोग कोने के नोड पर खड़े होते हैं, अन्य शीर्ष पर खड़े होते हैं,एक निश्चित ऊंचाई तक उठाने के बाद, मध्य कर्मियों क्रमशः दोनों पक्षों के लिए दौड़ने के लिए गबल को ऊपर उठाने के लिए मदद करने के लिए. आदमी जो तार रस्सी खींचता है वह भी बल के साथ गबल को ऊपर खींच लेगा।
जब पूरे गबल को 70 डिग्री तक उठाया जाता है, तो रुकना सुनिश्चित करें, और फिर धीरे-धीरे जमीन के लंबवत खड़े हों, इस समय तार रस्सी खींचने वाला व्यक्ति,शीर्ष को स्थिर करने के लिए थोड़ा बल के साथ एक तरफ खड़े. एक ही समय में, कई लोगों को पोस्ट पकड़ने की जरूरत है. कॉलम के ऊपरी छोर के नीचे पेंच पर क्रॉस रॉड के फ्लैट लोहे के अंत स्थापित करें और अखरोट कस.पार पट्टी के दूसरे छोर को आसन्न दूसरे gable के निचले प्लेट में नीचे छेद करने के लिए कनेक्ट, पेंच डालें और नट को कसें। यह ध्यान दिया जाना चाहिए कि नीचे की प्लेट को पहले से तय किया जाना चाहिए, अन्यथा नीचे की प्लेट गबल को खींचते समय स्थानांतरित हो जाएगी।उसी विधि का उपयोग दूसरी गिल्ट खड़ा करने के लिए और अन्य दो क्रॉसिंग पोल स्थापित करने के लिए. क्रॉस बार स्थापित करने के बाद दो gables पूरी तरह से जारी किया जा सकता है
चरण 8: बीम और पुलिन्स स्थापित करें
बीम का क्रॉस सेक्शन आकार घर के आकार में है, और पर्लिन का क्रॉस सेक्शन आकार वर्ग है। स्थापना विधि इस प्रकार है, बीम या पर्लिन हुक को मोड़ता है,और फिर कोण नोड या तिरछी बीम पर पीआई लोहे पर यू के आकार के लुग में हुक अंत लटका करने के लिए कोण झुकाव. एक सीढ़ी का उपयोग करके धीमी गति से बीम/पर्लिन के सीधे हुक अंत को उठाएं और इसे हुक के विपरीत पक्ष पर डबल बीम या कोने के जोड़ के लग में लटकाएं। सामान्य परिस्थितियों में,दो गाबल्स के बीच तीन बीम हैं, अर्थात्, प्रत्येक छोर पर एक, और एक मध्य के शीर्ष पर, और पर्लिन बढ़ता है या स्पैन के आकार के अनुसार घटता है।15 मीटर की दूरी, तीन बीम लटका करने की जरूरत है, चार purlins. फिर कोण नोड के पहले छेद के लिए तार केबल खींचो, और कस, कस तार रस्सी तार रस्सी के ऊपरी छोर पर तय किया जाना चाहिए,तार रस्सी के घूर्णन को रोकने के लिए जब केबल भी घूर्णन का पालन करेंगेअन्य गबल्स की स्थापना और बीमों की स्थापना उसी तरह से की जाती है। क्योंकि मध्य गबल्स तार केबल के साथ स्थापित नहीं होते हैं,यह ऊपर नोड बांधने के लिए आवश्यक है रस्सी के साथ खींचने के लिए और स्थिर gables- जब भी एक गिलहरी खड़ी की जाती है तब तुरंत बीम और पर्ल स्थापित किए जाने चाहिए।
चरण 9: समर्थन स्थापित करें
केंद्र में रहने के लिए झुकाव बीम के खंड में एक छोटे से छेद में कनेक्ट, पेंच डालें, और नट कस.कोण नोड और केंद्र समर्थन के माउंटिंग कान में पक्षीय बीम लटकाध्यान दें कि जब साइड बीम लटकाया जाता है, तो साइड बीम फिटिंग्स को साइड बीम फिटिंग्स के अंत से स्थापित करना आवश्यक है,कोण नोड के लटकने कानों में साइड बीम फिटिंग अंत लटका, और फिर धीरे-धीरे सीधे हुक अंत उठाओ, और इसे मध्य समर्थन के ऊपर लटकने कानों में स्थापित, याद है कि सीधे हुक अंत पहले स्थापित नहीं किया जा सकता है,अन्यथा स्थापना सफल नहीं होगीबीमों और पर्लिनों की स्थापना की तरह, पहले घुमावदार हुक अंत से स्थापित करना आवश्यक है, और फिर सीधे हुक अंत को लटका देना आवश्यक है।
चरण 10: छत स्थापित करें
कपड़े के दोनों छोरों पर लगे पट्टियों को रस्सी में बांधकर तम्बू के अंदर की ओर खींचें।फिर रबर पट्टी के दोनों ओर कपड़े सिर के शीर्ष विकर्ण बीम के स्लॉट में, पूरे तम्बू के फ्रेम से रस्सी का दूसरा छोर विपरीत के पार झुका, और फिर चार लोग एक ही समय में रस्सी के लिए,ताकि ऊर्ध्वाधर बीम खलिहान के साथ कपड़े शीर्ष धीरे-धीरे विपरीत तरफ खींचा. याद रखें एक ही समय में जोर से खींचने के लिए, अन्यथा कपड़े के शीर्ष अटक जाएगा और खींचने के लिए नेतृत्व,इस समस्या को हल करने के लिए बस एक निश्चित स्थिति में कपड़े के शीर्ष वापस खींचो और फिर एक ही समय में फिर से जोर से खींचो, एक ही समय में आगे बढ़ने के लिए सुनिश्चित करें. उसी तरह से अन्य कपड़े के शीर्ष खींचें.
चरण 11: साइड त्रिकोण स्थापित करें
कपड़े के शीर्ष की स्थापना के साथ लगभग भी रस्सी का उपयोग करने की जरूरत है,लेकिन साइड त्रिकोण की स्थापना किसी को रस्सी खींचने के लिए शीर्ष नोड के बगल में खड़े होने के लिए (एक उच्च सीढ़ी के साथ) होना चाहिए, अंतर यह है कि पक्ष त्रिभुज के खींचने के बाहर है। विकर्ण बीम के स्लॉट में पक्ष त्रिभुज डालें, और फिर बीच में खड़े व्यक्ति रस्सी के लिए ऊपर खींचता है,जबकि कोने नोड पर खड़े व्यक्ति साइड त्रिकोण उठाने में मदद करने की जरूरत है ताकि रबर पट्टी स्लॉट ऊपर जा सकते हैं. साइड त्रिकोण स्थापित करते समय, हमें दाएं और बाएं के बीच के अंतर पर ध्यान देना चाहिए, और विपरीत स्थापित नहीं करना चाहिए। दो साइड त्रिकोण खींचे जाने के बाद,मध्य सीम पाइप को दो पक्षीय त्रिकोणों के बीच नीचे के छोर से ऊपर की ओर धीरे-धीरे थ्रेड किया जाता है जहां रबर पट्टी काट दी जाती है (मध्य सीम पाइप में एक फ्लैट लोहे का टुकड़ा होता है जो अंदर की ओर मुड़ा होता है). जब यह शीर्ष नोड तक पहुँचता है, शीर्ष नोड के माउंटिंग कान में फ्लैट लोहे लटका
चरण 12: पर्दा लगाएँ
पर्दे को खोलें, सामने की तरफ (रोप या कवर वाला पक्ष) बाहर की ओर मुड़ा हुआ हो, और पहले रबर पट्टी को उस स्थान पर घुमाएं जहां पोल के ऊपर खांचे को पीस दिया जाता है।फिर धीरे-धीरे ऊपर तक खींचें, बीम मिलिंग ग्रूव के अंतराल में लटकन कोड प्लग, प्लगिंग के बाद, एक-एक करके ध्यान दें,पर्दे रबर पट्टी के निचले छोर भी स्तंभ पीसने शिकंजा से नीचे में है, और फिर बीच में पर्दा, और पक्ष के पीछे रस्सी के साथ रस्सी के साथ रिंग, रस्सी ऊपर से नीचे तक जुड़ा हुआ है।
चरण 13: शीर्ष दबाव छड़ी स्थापित करें
कपड़े के शीर्ष प्रेस रॉड को कपड़े के शीर्ष के प्रेस रॉड आस्तीन में डालें (यानी कपड़े के शीर्ष के दोनों छोरों पर एक दोहरी परत आस्तीन है),और फिर प्रेस छड़ी के अंदर अंत प्रेस लोहे डाल, और कोण नोड के निर्बाध ट्यूब में आयताकार पेंच डालें।
नोटः दोनों शीटों के शीर्ष के मध्य को प्रत्यक्ष दबाव लोहे से जोड़ा जाता है। यह चरण पर्दे की स्थापना के सामने भी किया जा सकता है।
अंतिम चरण पर्दे के निचले भाग में पर्दे के दबाव छड़ी के आस्तीन में पर्दे के दबाव छड़ी (1 इंच का जस्ती पाइप) डालना है ताकि पवन पर्दे को उड़ाए।
इस बिंदु पर, पूरी स्थापना प्रक्रिया सफलतापूर्वक समाप्त हो जाती है।
टेंडर से मुझे किस प्रकार की संरचनाएं मिलेंगी?
हमारी सभी संरचनाएं हार्ड-प्रेस एल्यूमीनियम मिश्र धातु फ्रेम और पूरी तरह से जलरोधक पीवीसी झिल्ली से बनी हैं।तम्बू संरचना को स्पष्ट स्पैन (बिना किसी भी आंतरिक स्तंभ के) और मॉड्यूलर निर्माण में डिजाइन किया गया हैइस प्रकार की संरचनाएं त्वरित स्थापना के साथ किसी भी अवसर के लिए संपूर्ण आंतरिक स्थान बना देंगी।
टेंडर में क्लियर स्पैन संरचनाओं का मानक आकार क्या है?
निविदा हमारे ग्राहकों के लिए विभिन्न प्रकार के फैलाव विकल्प प्रदान करती है। लंबाई असीमित (3 मीटर या 5 मीटर की खाड़ी दूरी तक विस्तारित) के साथ 3 मीटर (10 फीट) से 60 मीटर (200 फीट) तक चौड़ाई का चयन किया जा सकता है। इसके अलावा,हमारे नवीनतम उत्पाद का व्यास - TENDARS DOME 3m (10') से 100m (300') तक वैकल्पिक हो सकता है.
|
|
