| ब्रांड नाम: | EcoTentPro |
| मॉडल संख्या: | ईटीपी-एचडी1530-ईयू |
| एमओक्यू: | 1 सेट |
| कीमत: | USD 18,500-28,000 / Set |
| पैकेजिंग विवरण: | फ्रेम के लिए वीसीआई एंटी-जंग रैप के साथ हेवी-ड्यूटी स्टील पैलेट, ट्रस सेक्शन के लिए प्रबलित ए-फ्रेम |
| भुगतान की शर्तें: | टी/टी, एल/सी नजर में |

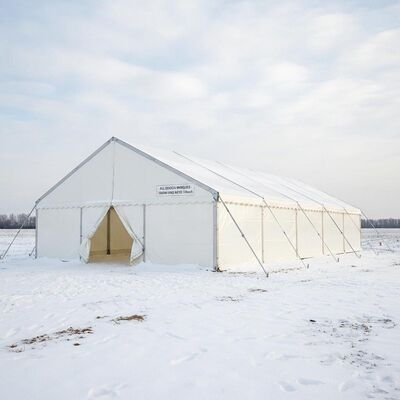

दईटीपी-एचडी1530-ईयू भारी-कर्तव्य सभी सीजन पार्टी मार्की टेंटहमारे प्रमुख बड़े पैमाने पर संरचना है, विशेष रूप से सबसे अधिक मांग वाले यूरोपीय घटना वातावरण के लिए बनाया गया है। एक बड़े पैमाने पर 15m * 30m पदचिह्न (450 वर्ग मीटर स्तंभ मुक्त आंतरिक), 7.2 मीटर रिज ऊंचाई के साथ,और एक डबल-ट्रस 3 डी स्पेस फ्रेम सिस्टम, यह तम्बू आर्कटिक बर्फ भार से लेकर अटलांटिक तूफान हवाओं तक सब कुछ संभालता है। The 350mm * 150mm * 8mm aluminum box beam main profiles — the strongest in our catalog — combined with a 950g/m² heavy-duty PVC roof and industrial dual anchoring system (ground screws + concrete ballasts) deliver unmatched structural integrity. टीयूवी रीनलैंड ने सभी यूरोपीय जलवायु क्षेत्रों के लिए एन 1991-1-3 (बर्फ) और एन 1991-1-4 (हवा) के अनुसार प्रमाणित किया है, इस तम्बू पर प्रमुख त्योहार आयोजकों, नगरपालिका आयोजन विभागों,और पूरे महाद्वीप में औद्योगिक प्रदर्शनी ऑपरेटरों.
| फ्रेम और संरचना | |
|---|---|
| फ्रेम प्रणाली | डबल-ट्रस 3 डी स्पेस फ्रेम, 2.5 मीटर ट्रस गहराई |
| मुख्य बीम प्रोफाइल | 350 मिमी * 150 मिमी * 8 मिमी एल्यूमीनियम 6061-T6 बॉक्स बीम |
| माध्यमिक ट्रस | 80 मिमी * 80 मिमी * 4 मिमी एल्यूमीनियम वर्ग ट्यूब |
| इस्पात सुदृढीकरण | सभी महत्वपूर्ण नोड्स पर गर्म डुबकी जस्ती स्टील गसेट प्लेटें |
| लिंक पिन | नायलॉन लॉक नट्स के साथ उच्च तन्यता वाले M24 ग्रेड 12.9 बोल्ट |
| आधार प्लेट | 500 मिमी * 500 मिमी * 16 मिमी स्टील, गर्म डुबकी जस्ती 100μm |
| आयाम | |
| चौड़ाई * लंबाई | 15m * 30m (450 m2 सकल आंतरिक) |
| साइड हाइट | 4.5 मीटर |
| रिज ऊंचाई | 7.2 मीटर |
| खाड़ी विन्यास | 5.0m * 6 खाई लंबाई पर, 3.75m * 4 चौड़ाई पर |
| स्पष्ट स्पैन चौड़ाई | 15 मीटर (शून्य आंतरिक स्तंभ) |
| कपड़े और आवरण | |
| छत सामग्री | 950 ग्राम/एम2 भारी-उपयोगी दोहरी लेपित पीवीसी, सफेद |
| साइडवॉल सामग्री | 650g/m2 पीवीसी के साथ प्रबलित हेम और ग्रॉमेट प्रणाली |
| अग्नि प्रमाणन | DIN 4102 B1, BS 7837, M2, NFPA 701 |
| सीम का प्रकार | एचएफ वेल्डेड, 50 मिमी ओवरलैप, खींच-परीक्षण 3500+ एन/5 सेमी |
| यूवी सुरक्षा | यूवी स्थिरीकृत कोटिंग, 10 साल की यूवी अपघटन वारंटी |
| संरचनात्मक प्रदर्शन | |
| हवा का प्रतिरोध | 120 किमी/घंटा (बीओफोर्ट 12 तूफान बल) |
| बर्फ का भार | 0.85 kN/m2 (लगभग 85 सेमी ताजा बर्फ) |
| भूकंपीय डिजाइन | EN 1998-1 (भूकंपीय क्षेत्र 3) के अनुरूप |
| सेवा जीवन | 20 वर्ष से अधिक (फ्रेम), 8-12 वर्ष (छत का कपड़ा) |
| तापमान सीमा | -40°C से +70°C |
120 किमी/घंटे की हवा का रेटिंग (बेफॉर्ट 12) डबल-ट्रस 3 डी स्पेस फ्रेम सिस्टम और एम 24 ग्रेड 12.9 बोल्ट कनेक्शन के माध्यम से प्राप्त किया जाता है।5 मीटर की ट्रस गहराई एक संरचनात्मक ढाल बनाता है जो पूरे फ्रेम में हवा के बलों को वितरित करता है.
0.85 kN/m2 बर्फ लोड रेटिंग (लगभग 85 सेमी ताजा बर्फ या 35 सेमी संपीड़ित बर्फ) अल्पाइन क्षेत्रों, नॉर्डिक देशों और पूर्वी यूरोपीय सर्दियों की परिस्थितियों की आवश्यकताओं को पूरा करती है।छत का खड़ी ढलान (25°) और सुदृढ़ पर्लिन अंतर बर्फ जमा होने से रोकता है.
थ्री-डी स्पेस फ्रेम ट्रस उसी संरचनात्मक अवधारणा है जिसका उपयोग विमान हैंगर और प्रदर्शनी हॉल में किया जाता है।350 मिमी * 150 मिमी * 8 मिमी बॉक्स बीम अधिकतम कठोरता-से-वजन अनुपात के लिए त्रिकोणित 80 मिमी * 80 मिमी वेब सदस्यों के साथ प्राथमिक तार बनाते हैं.
प्रत्येक आधार प्लेट औद्योगिक ग्राउंड स्क्रू (1.5 मीटर हेलिकल एंकर, प्रत्येक में 5 टन का खींचने का प्रतिरोध) और कंक्रीट बालास्ट ब्लॉक (2 टन के इंटरलॉकिंग ब्लॉक) दोनों को स्वीकार करती है।अतिरिक्त लंगर का मतलब है कि एक प्रणाली से समझौता होने पर भी संरचना बनी रहती है.
शून्य आंतरिक स्तंभों के साथ 15 मीटर का स्पष्ट स्पैन एक वास्तव में खुली मंजिल योजना प्रदान करता है। थिएटर शैली में 500+ मेहमानों के लिए बैठने के लिए कॉन्फ़िगर करें, 350 भोज शैली, या 80 प्रदर्शनी बूथ। 7.2 मीटर की ऊँचाई वाले रिज में उत्पादन प्रकाश व्यवस्था के उपकरण हो सकते हैं, वीडियो दीवारें, और हवाई उपकरण।
TÜV Rheinland द्वारा प्रमाणित पूर्ण संरचनात्मक गणनाएं EN 1991-1-3 (बर्फ भार), EN 1991-1-4 (हवा क्रियाएं) और EN 1993-1-1 (एल्यूमीनियम संरचनाएं) के अनुसार।पूरे जर्मनी में भवन प्राधिकरणों द्वारा स्वीकृत प्रलेखन पैकेज, नीदरलैंड, फ्रांस, यूके और स्कैंडिनेविया।
6061-T6 बिलेट्स को 350 मिमी*150 मिमी*8 मिमी बॉक्स बीम के लिए 5500 टन के प्रेस पर बाहर निकाला गया है, जिसके लिए कस्टम डाई और नियंत्रित शीतलन दर की आवश्यकता होती है। 530 डिग्री सेल्सियस पर 4 घंटे के लिए एक्सट्रूज़न समाधान के बाद गर्मी उपचार,जल बुझानेवालाप्रत्येक दसवीं प्रोफाइल को तन्यता कूपन परीक्षण (उपज ≥ 240 एमपीए) से गुजरता है।
7-अक्ष सीएनसी गैन्ट्री मिल पर मशीनीकृत मुख्य बीमः अंत प्लेटों को ±0.1° लंबवतता के लिए सामना किया जाता है, M24 बोल्ट छेद ड्रिल किए जाते हैं और धागे की जांच के साथ टैप किए जाते हैं, गसेट प्लेट माउंटिंग सतहों को 0 तक फ्लैट फ्रीज किया जाता है।05 मिमी. प्रत्येक बीम के साथ लेजर उत्कीर्ण अद्वितीय आईडी के लिए ट्रेसेबिलिटी.
10 मिमी S355 संरचनात्मक स्टील प्लेट से लेजर-कट गसेट प्लेटें। 450 डिग्री सेल्सियस से कम से कम 100μm तक गर्म-डुबकी जस्ती।प्रत्येक बैच में कोटिंग मोटाई सत्यापन और झुकने परीक्षण के लिए बलिदान कूपन शामिल हैंएम24 बोल्ट आईएसओ 898-1 प्रमाणित आपूर्तिकर्ता से प्राप्त होते हैं।
950g/m2 पीवीसी कपड़े 5 मीटर चौड़ी कैलेंडरिंग लाइन पर निर्मित। डबल कोटिंग एक समान मोटाई (± 5%) सुनिश्चित करती है। 60 मिमी सीम अनुदान के साथ स्वचालित प्लॉटिंग टेबल पर कपड़े काटे जाते हैं। एचएफ 27 पर वेल्डेड।12 मेगाहर्ट्ज़ महत्वपूर्ण सीम के लिए दो-पास वेल्डिंग के साथवेल्ड के प्रत्येक रैखिक मीटर का परीक्षण सीम शक्ति खींचने वाले परीक्षक से किया जाता है।
ट्रस मॉड्यूल 5 मीटर के अनुभागों में पूर्व-संयोजित। लेजर ट्रैकर आयामी सर्वेक्षण (30 मीटर में ± 1 मिमी की सटीकता) । सभी बोल्ट किए गए कनेक्शनों को 650 एन · एम तक टोक़-जाँच किया गया।तनाव वितरण और ग्रॉमेट संरेखण की जांच के लिए 15 मीटर के परीक्षण जिग पर परीक्षण-स्थापित छत कपड़े.
पूर्ण QC डॉक्यूमेंट्रीः सामग्री मिल प्रमाण पत्र (एल्यूमीनियम + स्टील), आयाम रिपोर्ट, वेल्ड परीक्षण प्रमाण पत्र, अग्नि प्रतिरोधी बैच प्रमाण पत्र, बोल्ट टॉर्क रिकॉर्ड, TÜV संरचनात्मक हस्ताक्षर,और सीई अनुरूपता की घोषणाप्रत्येक तम्बू में सीरियल नंबर वाले दस्तावेज पैकेज होते हैं जो यूरोपीय संघ के निर्माण उत्पादों के विनियमन (सीपीआर) के अनुसार व्यवस्थित होते हैं।
| कारखाने का परिसर | 18,000 m28,000 वर्ग मीटर के असेंबली हॉल के साथ, 5 टन के ओवरहेड क्रेन |
| ️ कार्यबल | 120+जिसमें प्रमाणित वेल्डर, सीएनसी प्रोग्रामर, संरचनात्मक इंजीनियर शामिल हैं |
| एचडी टेंट आउटपुट | 60 से अधिक भारी शुल्क वाले तम्बू/माह |
| परीक्षण क्षमता | पूर्ण पैमाने पर संरचनात्मक भार परीक्षण (हाइड्रोलिक एक्ट्यूएटर), पवन सुरंग साझेदारी, थर्मल इमेजिंग, अल्ट्रासोनिक वेल्ड निरीक्षण, 3 डी लेजर स्कैनिंग, नमक छिड़काव कक्ष (1000+ घंटे) |
| प्रमाणपत्र | आईएसओ 9001:2015, TÜV Rheinland प्रमाणित संरचनात्मक डिजाइन, एसजीएस द्वारा लेखा परीक्षित उत्पादन सुविधा |
| विश्वव्यापी परियोजनाएं | 500 से अधिक भारी शुल्क वाले तम्बूदुनिया भर में स्थापित, यूरोपीय अल्पाइन क्षेत्रों में 50 से अधिक |
उद्योग में अग्रणी प्रमाणन पैकेजः TÜV Rheinland संरचनात्मक गणना रिपोर्ट (यूरोकोड के अनुसार 60+ पृष्ठ, हवा + बर्फ + भूकंपीय), EN 13782 अस्थायी संरचना अनुपालन प्रमाण पत्र,अग्नि प्रतिरोधक परीक्षण रिपोर्ट (DIN 4102 B1 + BS 7837 + अंतर्राष्ट्रीय मान्यता के लिए NFPA 701), सामग्री प्रमाणपत्र (एल्यूमीनियम 6061-टी6 मिल प्रमाणपत्र, स्टील एस 355 मिल प्रमाणपत्र, बोल्ट आईएसओ 898-1 प्रमाणपत्र), एसजीएस फैक्ट्री उत्पादन नियंत्रण ऑडिट और सीई अनुरूपता घोषणा यूरोपीय संघ के सीपीआर 305/2011 के अनुसार।
| पूर्व बिक्री सेवा | बिक्री के बाद सेवा |
|---|---|
| परियोजना जीपीएस निर्देशांक के अनुसार टीयूवी-प्रमाणित हवा/बर्फ गणना | फ्रेम सिस्टम पर 5 साल की संरचनात्मक गारंटी |
| लंगर लगाने की आवश्यकताओं की भू-तकनीकी समीक्षा (मिट्टी रिपोर्ट विश्लेषण) | कपड़े की 3 साल की गारंटी (यूवी अपघटन + सीम अखंडता) |
| स्थानीय भाषा में निर्माण परमिट दस्तावेज का पूरा पैकेज | ईयू आधारित महत्वपूर्ण स्पेयर पार्ट्स इन्वेंट्री (48-घंटे का प्रेषण) |
| ग्राहक के प्रतिनिधि के साथ फैक्ट्री स्वीकृति परीक्षण (FAT) | टीयूवी-प्रमाणित इंजीनियर द्वारा वार्षिक संरचनात्मक निरीक्षण सेवा |
| स्थल नियोजन के साथ एकीकरण के लिए 3 डी बीआईएम मॉडल (रिविट/आईएफसी) | कारखाने परियोजना इंजीनियर द्वारा साइट पर स्थापना प्रबंधन |
| पूर्ण सीमा शुल्क निकासी के साथ टर्नकी डीडीपी शिपिंग | 24/7 आपातकालीन इंजीनियरिंग सहायता लाइन |
🎵 प्रमुख संगीत महोत्सव मुख्य मंच और वीआईपी क्षेत्र
औद्योगिक व्यापार मेले और प्रदर्शनी हॉल
कवर स्पोर्ट्स इवेंट्स और इनडोर टेनिस
️ नगरपालिका उत्सव और नगर उत्सव
यात्रा सर्कस और बड़े प्रदर्शन स्थल
आपातकालीन प्रतिक्रिया और आपदा राहत आश्रय
| घटक | मात्रा | विनिर्देश |
|---|---|---|
| मुख्य बीम प्रोफाइल | पूर्ण सेट | 350*150*8 मिमी, 6061-टी6, एनोडाइज्ड |
| द्वितीयक ट्रस्ट सदस्य | पूर्ण सेट | 80*80*4 मिमी, 6061-टी6 |
| स्टील गसेट प्लेट | पूर्ण सेट | S355, 10mm, जस्ती 100μm |
| M24 बोल्ट और लॉक नट्स | पूर्ण सेट | कक्षा 12 वीं9, आईएसओ 898-1 प्रमाणित |
| भारी पीवीसी छत कवर | 1 सेट | 950g/m2, B1/B2/M2 आग का दर्जा |
| पीवीसी साइडवॉल | 1 सेट (4 पक्ष) | 650g/m2 प्रबलित ग्रोमेट्स के साथ |
| स्टील बेस प्लेट | पूर्ण सेट | 500*500*16 मिमी, जस्ती 100μm |
| ग्राउंड स्क्रू एंकर | पूर्ण सेट | 1.5 मीटर हेलिकल, 5 टन का नामित प्रत्येक |
| कंक्रीट बालास्ट ब्लॉक | वैकल्पिक | 2 टन का इंटरलॉकिंग, स्टील फ्रेम |
| स्थापना टूलकिट | 1 सेट | टॉर्क चाबी, तनाव उपकरण, रिंगिंग गियर |
| दस्तावेज पैकेज | 1 सेट | टीयूवी रिपोर्ट, सीई डीओसी, मैनुअल, क्यूसी डॉक्यूमेंट्री |
|
|
